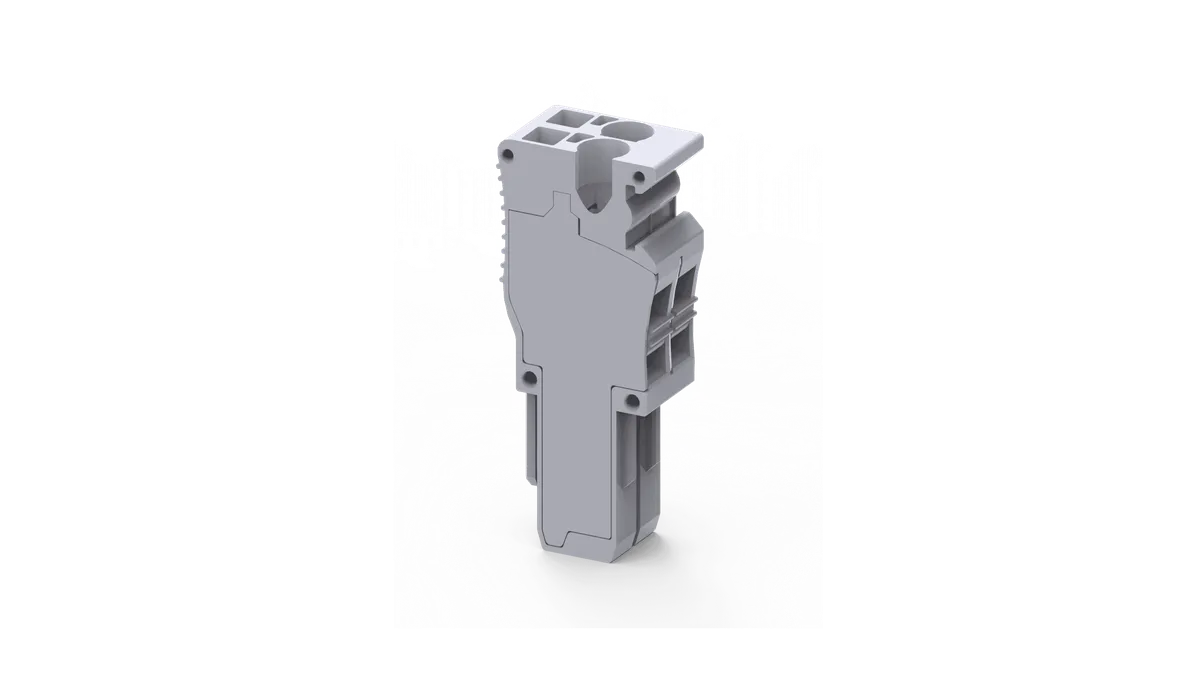

CX2.5PN is a compact and reliable 2.5 sq.mm plug spring clamp terminal block designed for modular electrical connectivity, fast wiring, and simplified maintenance in industrial electrical systems. Built with a pluggable connection architecture, this terminal enables quick conductor termination and easy disconnection without disturbing adjacent wiring, making it highly suitable for industrial control panels, automation systems, machine wiring, electrical cabinets, PLC installations, and OEM equipment.
This terminal block is engineered for applications that require frequent installation, servicing, equipment replacement, or field-level connectivity. The pluggable construction allows complete wiring sections to be disconnected and reconnected quickly, reducing maintenance time and improving operational efficiency.
CX2.5PN uses spring clamp connection technology, providing secure and maintenance-free conductor termination. Unlike conventional screw-based terminals that may loosen over time because of vibration and thermal cycling, the internal spring mechanism continuously applies pressure to maintain a stable conductor connection.
The spring-operated mechanism enables quick installation using a standard screwdriver. During wiring, the clamp opens for conductor insertion and automatically locks the conductor once the tool is removed. This ensures reliable electrical continuity and consistent connection quality across installations.
The terminal supports plug and socket modular assembly, allowing flexible terminal configurations depending on project requirements. Multiple modules can be arranged to create customized connector assemblies that support organized wiring and easier future expansion.
Its top-entry wire insertion design improves wiring accessibility and supports clean conductor routing inside compact electrical enclosures. This arrangement helps reduce wiring congestion and improves servicing convenience.
Designed for industrial electrical environments, CX2.5PN delivers reliable operation in installations exposed to vibration, temperature variation, and continuous electrical loading. The spring clamp mechanism eliminates periodic retightening requirements, reducing maintenance effort and improving long-term reliability.
The terminal supports DIN rail compatible pluggable systems, enabling integration into modular electrical panel architectures. This configuration supports faster assembly and efficient space utilization in industrial control cabinets.
Manufactured using high-performance polyamide insulation material, CX2.5PN offers strong mechanical durability, dimensional stability, and dependable insulation performance under demanding industrial operating conditions.
With a rated voltage of 500V and rated current of 24A, the terminal block supports dependable electrical transmission across industrial wiring applications.
The terminal accommodates conductor sizes ranging from 0.2 sq.mm to 2.5 sq.mm, making it suitable for a broad range of wiring requirements. It supports both stranded and ferrule-based conductor termination for installation flexibility.
Its compact dimensions allow efficient use of panel space while maintaining accessibility during installation and maintenance. This makes the terminal ideal for modern electrical systems where panel density and serviceability are important.
CX2.5PN is widely used in industrial control panels, automation systems, machine wiring, electrical cabinets, switchgear assemblies, PLC systems, process control installations, instrumentation systems, OEM manufacturing, and modular electrical equipment where fast and service-friendly electrical connectivity is required.
Its combination of modular pluggable design, maintenance-free spring clamp technology, compact construction, and reliable electrical performance makes CX2.5PN a practical solution for modern industrial electrical installations.
| Specification | Details |
|---|---|
| Product Code | CX2.5PN |
| Product Type | Plug Spring Clamp Terminal Block |
| Terminal Capacity | 2.5 sq.mm |
| Configuration | Plug Terminal |
| Connection Technology | Spring Clamp |
| Rated Voltage | 500 V |
| Rated Current | 24 A |
| Housing Material | Polyamide |
| Wire Range | 0.2–2.5 sq.mm |
| AWG Range | 24–12 AWG |
| Wire Entry | Top Entry |
| Connection Style | Spring Operated |
| Width | 5 mm |
| Length | 17.5 mm |
| Height | 42 mm |
| Installation Type | Modular Plug Assembly |
| Standard Pack | 100 Pieces |
Technical values compiled from publicly available industrial reference specifications.
CX2.5PN is suitable for:
Supports quick connection and disconnection.
Spring clamp mechanism speeds up installation.
Maintains secure conductor retention.
Supports organized modular wiring.
Compact dimensions improve enclosure efficiency.
